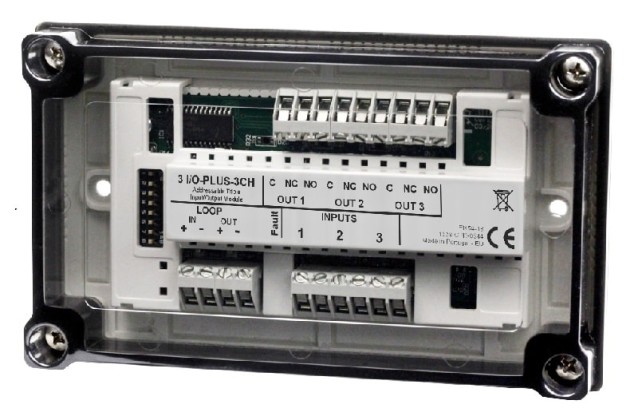

XP33MP
MODULO 3 INGRESSI / 3 USCITE INDIRIZZATO. IL MODULO SI COMPONE DI CIRCUITI INGRESSO E USCITA INDIPENDENTI FRA LORO. COLLEGAMENTO DIRETTO ALLA LINEA DI RIVELAZIONE DALLA QUALE VIENE ALIMENTATO CON MODALITÀ A POLARITÀ INDIFFERENTE.
Modulo ingresso/uscita indirizzato. Il modulo XP33MP si compone di circuiti d’ingresso e di uscita indipendenti fra di loro. Collegamento diretto alla linea di rivelazione dalla quale viene alimentato con modalità a polarità indifferente. Circuito d’ingresso di tipo bilanciato con resistenza di fine linea. Permette di interfacciare al sistema rivelatori di tipo convenzionale che dispongono di una uscita relè per la trasmissione dello stato di allarme: riveatori lineari, rivelatori di gas, ecc. Circuito d’uscita a relè con contatto in scambio libero da tensione. Utilizzabile per il comando di fermi elettromagnetici installati su porte tagliafuoco, per la chiusura di serrande di condotti di ventilazione, dispositivi sonori e/o acustici. Uscita non tacitabile e ripristino a seguito del reset allarme da centrale. Caratteristiche tecniche: specifiche tipiche per applicazioni in ambiente a temperatura 23 °C, umidità relativa 50%. - tensione di esercizio 17 - 28Vcc - assorbimento costante a riposo 3mA – corrente in allarme 6,5mA - Portata contatti uscita 1A/ 30VAC o 30VDC - Valori analogici di stao: 16 funzionamento corrente; 64 allarme; 4 guasto - temperature di funzionamento: - 20 °C ÷ + 70 °C; - umidità ambiente momentanee non condensante 95% rel.h. - grado protezione IP54 - corpo policarbonato..
|
