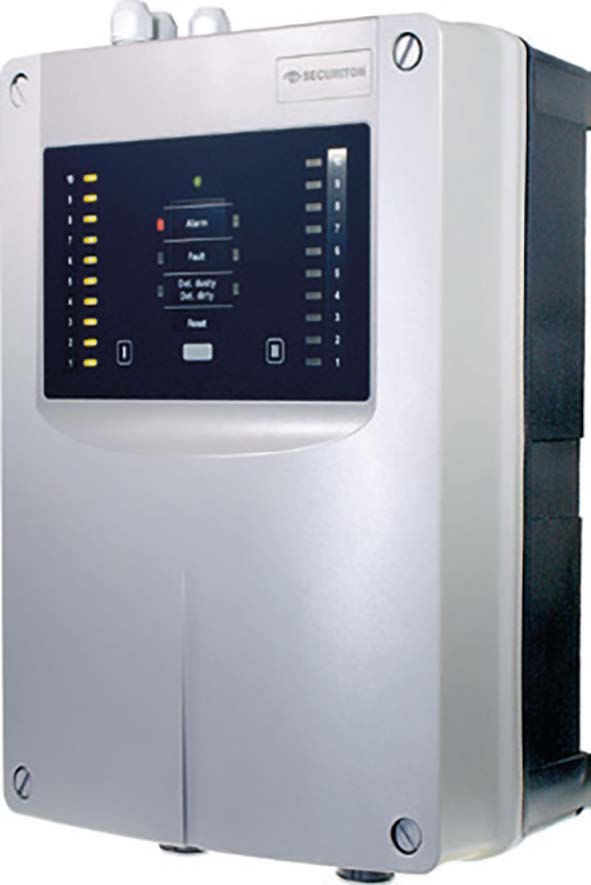

SA2150
SISTEMA ASPIRAZIONE 2 CANALI CON RIVELATORI
Centrale di rivelazione precoce ad alta sensibilità a 2 canali basato sull’analisi dell’aria continuamente campionata attraverso un sistema di aspirazione che si avvale di due tubi di aspirazione preventivamente dimensionati e forati in relazione alla tipologia e alla classificazione dell’edificio che si intende proteggere. Progettato per il monitoraggio di aree di medie/grandi dimensioni. Rivelatore integrato, con sensibilità variabile tra 0,02% e 10 % in relazione al tipo di classe (1,2,3) a cui appartiene l’edificio da proteggere. L’impiego di questo sistema di rivelazione è particolarmente efficace quando il ricorso all’installazione di rivelatori puntiformi diventa problematico in considerazione della particolare tipologia dell’edificio (difficoltà logistica di accesso o di posizionamento dei rivelatori in ambiente). Sono disponibili fino a 4 moduli opzionali tra cui una scheda relè ed una memory card per memoria eventi. La configurazione dei fori e della rete tubi può essere progettata in conformità alla norma di riferimento EN54-20 attraverso un software dedicato denominato Pipe Flow tramite interfaccia USB. Lo sviluppo del progetto tramite il software ASD Pipe Flow, consente di certificare l’impianto secondo normative Vds, attraverso la quale si rilasciano le indicazioni di come strutturare l’impianto in base alla classe di rischio incendio A-B-C. Possibilità di selezionare la funzione “Easy Config” che mette in servizio impostando solo la classe di risposta e il numero di fori mentre la calibrazione del flusso di aria e tutto il resto viene svolto dal rivelatore. Tensione di alimentazione: da 10,5 a 30 Vcc. Corrente assorbita tip. a 24 Vcc: 260-290 mA. Sensibilità di allarme: 0,02 – 10%/m. Presegnale d’allarme: da 0,002%/m a 9%/m. Livelli di allarme: 5 (2 di allarme, 3 presegnali impostabili tra 10 e 90%) Funzioni: auto learning, commutazione giorno/notte disponibile e programmabile. 3 relè (1 allarme canale 1, 1 allarme canale 2 e 1 guasto). Uscite interfaccia O.C. Ingresso Reset. Superficie sorvegliata max: 5760 m. Numero di fori Classe A,B,C: 2x18/2x56/2x120. Ventilatore/sistema di aspirazione: pressione di aspirazione > 400 Pa. Durata (MTBF) > 65 000 h (a 40 °C). Livelli di potenza 5. Rumorosità ventola di asp: 25 dB (A). Grado di protezione: IP 54. Dimensioni (L × A × P): 265 × 348 × 148 mm. Materiale: ABS-Blend, UL 94-V0. Peso: 3550 g. Temperatura di esercizio/umidità: –30 +60°C /95% . Visualizzazione e comando: 1 LED verde «Power», 1 LED rosso «Allarme», 1 LED giallo «Guasto», 1 tasto reset. Memoria eventi: On board 1000 eventi, fino a 1 anno con scheda SD opzionale installata. Certificato EN 54-20 VdS G 208154, UL 268, FM 3230.
|
